[PYTHON] plotly 를 이용하여 sankey diagram 그리기(+ 색상 추가)

0. 목표

 - plotly 를 이용하여 sankey diagram 그리기(+ 색상 추가)

1. 실습

 1) library 호출

import plotly.graph_objects as go
import pandas as pd
import matplotlib.colors as mcolors

 2) 데이터 생성

df = pd.DataFrame({
    'source' : ['A1', 'A1', 'A2', 'B1', 'B2'],
    'target' : ['B1', 'B2', 'B2', 'C1', 'C1'],
    'value' : [8, 2, 4, 8, 4]
})

 3) 라벨 만들기

label = pd.DataFrame({
    'name' : ['A1', 'A2', 'B1', 'B2', 'C1'],
    'code' : [0, 1, 2, 3, 4]
})

 4) 색상 추가

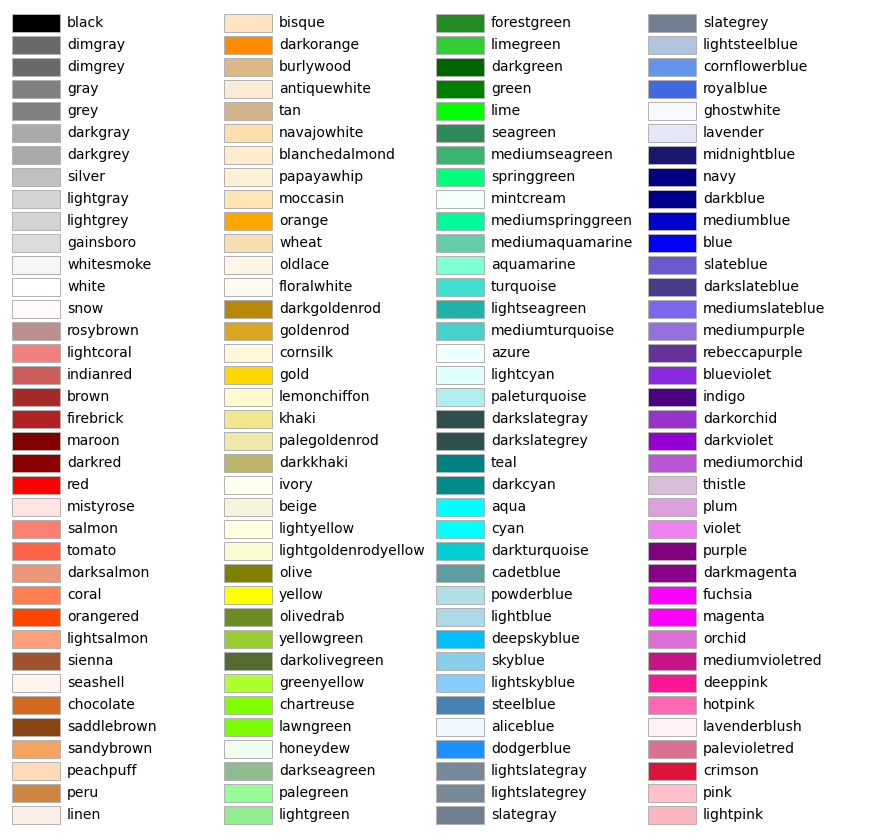

  - mcolors 에서 제공해주는 색상 정보를(dict 형태) list 형태로 변환하여 키 값만 가져온 뒤 라벨의 개수에 맞게 매핑(알파벳 순으로 매핑됨)

label['color'] = list(mcolors.CSS4_COLORS)[:len(label)]

 5) 데이터에 매핑

dict_sido = label.set_index('name')['code'].to_dict()
dict_sido2 = label.set_index('name')['color'].to_dict()

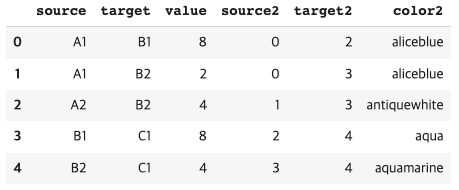

df['source2'] = df['source'].map(dict_sido)
df['target2'] = df['target'].map(dict_sido)
df['color2'] = df['source'].map(dict_sido2)

 6) 그림 그리기

fig = go.Figure(data=[go.Sankey(
    node = dict(
      pad = 30, # 바 사이의 간격
      thickness = 40, # 바의 굵기
      line = dict(color = "blue", width = 0.5), # 선 관리
      label = ["A1", "A2", "B1", "B2", "C1"],
      color = label['color'] # 바 색상
    ),
    link = dict(
      source = df['source2'], # 어디에서, 0 : A1, 2 : A2
      target = df['target2'], # 어디로
      value = df['value'], # 얼만큼 보내는가
      color = df['color2'] # line 색상
  ))])

fig.update_layout(title_text="Basic Sankey Diagram", font_size=20)
fig.show()

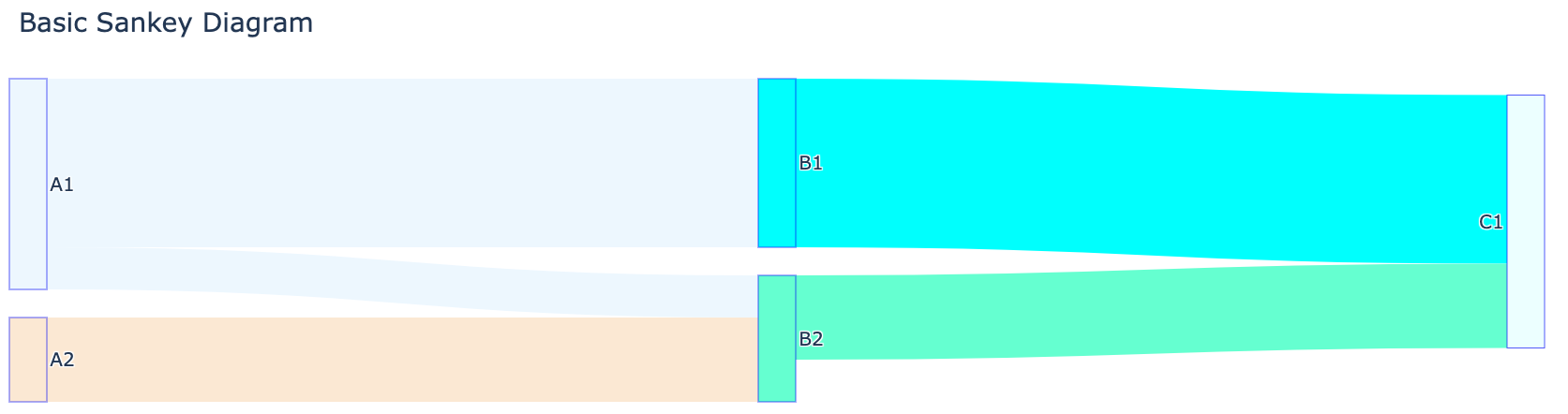

2. 결과
